LTE智慧廠區案例
我司通過TD-LTE專網基站組網系統建設的智慧廠區專網室內覆蓋系統，利用LTE網絡低時延、速率高的優勢，為AGV小車提供穩定可靠的運行控制環境，為廠區提供高效、準確、靈活地搬運任務，大幅提高了生產效率和競爭力。

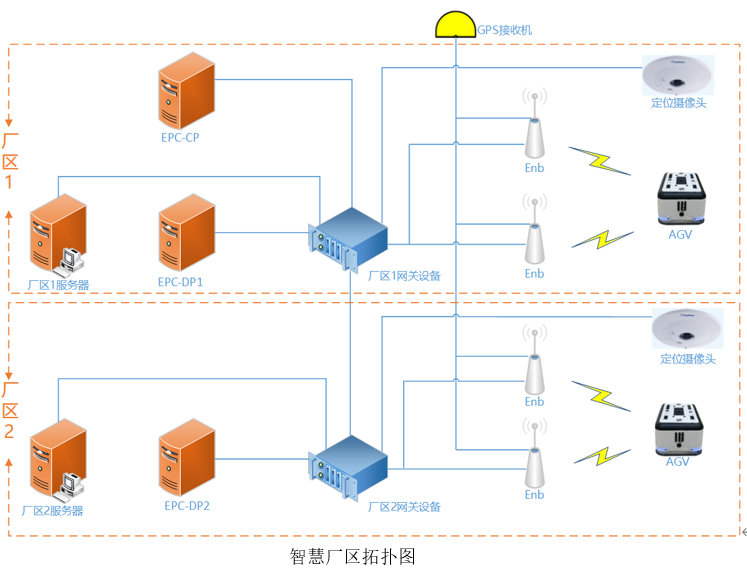

案例特點：
l 核心網EPC將CP和DP分離部署，CP放置控制中心機房，DP分別放置各廠區數據中心，實現信令面與數據面的分離，即減低了廠區系統服務器負載，也保證了傳輸數據安全性、獨立性。
l 同步方式式采用特制的GPS接收機和基站間使用五類線傳輸?shù)姆绞剑行Ы鉀Q傳統GPS饋線長距離傳輸衰減的問題。
l 專網enb使用可設置的專用頻率，不受公網影響。
l 利用LTE無線網絡系統將AGV車載攝像頭和環境定位攝像頭所采集到的視頻，實時的上傳到平臺服務器，平臺經過圖形識別和分析算法，以及AGV小車導航控制系統，實時為AGV小車規劃路線和導航，完成貨物運送任務。
系統主要設備介紹:
LTE基站（ENB）
無線單元接入點，是LTE有線系統和無線系統的轉換點。相比于傳統模式的2G、3G Node B，ENB集成了部分RNC的功能，減少了通信時協議的層次。基站采用分布式架構，包括基本功能模塊：基帶控制單元和射頻單元。設備具有以下特點：
l 采用LTE標準先進技術，例如OFDM調制、MIMO技術、等先進的管理調度
l 別于傳統的BBU-RRU設備結構，基站將BBU、RRU集成到一個機箱內部，減小設備體積，便于設備在特殊環境布設
l 基站和核心網之間之間支持電口、光口IP傳輸； 支持電口、光口以太網設備
l 同步方式可采用IEEE 1588 V2、GPS、北斗技術
ENB產品規格
項目 | 指標 |
技術標準 | LTE TDD 3GPP Release 9 |
工作制式 | LTE TDD |
工作頻段 | 1447-1467MHz |
工作帶寬 | 5MHz/10MHz/15MHz/20MHz |
發射功率 | 2×1W |
接收靈敏度 | ＜-103dBm |
天線MIMO | 收發合一全向天線，支持2×2MIMO |
調制方式 | QPSK，16QAM，64QAM |
最大吞吐量 | DL：20Mbps，UL：50Mbps |
業務能力 | 100在線/200注冊 |
SON | 自組織網絡：支持即插即用，自啟動、自動優化，自動配置 |
組網應用 | 支持點對點、點對多點和組網應用 |
MTBF | ≥ 40000小時 |
MTTR | ≤ 0.5小時 |
網管接口 | 支持TR069接口協議 |
操作維護 | 支持遠程和本地維護 |
安全管理：登錄鑒權、權限控制、操控再次確認 | |
配置管理：初值配置、動態配置 | |
設備管理：單板/系統狀態監測、狀態查詢，狀態控制（復位等） | |
性能管理：性能參數監測統計，資源使用情況監測統計，網絡優化 | |
告警管理：告警的收集、查詢、處理、保存、屏蔽、過濾等 | |
環境參數 | 工作溫度：-25℃～+55℃；工作濕度：5%～95% RH |
儲存溫度：-50℃～+70℃；儲存濕度：5%～100% RH | |
尺寸與重量 | 尺寸（高×寬×深）：230mm×230mm×68.5 mm(包含面板+兩個拉手長度) 重量：約2.85Kg（不含天線部分） |
功耗 | ＜60W |
電源 | 24V DC |

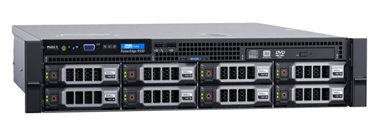

核心網（EPC）
核心網EPC為高集成服務器設備，設計和實現符合3GPP R9技術標準，支持標準化接口，設備具有高集成性和可靠性，能夠滿足行業客戶的專網專用要求，為專網用戶提供高速寬帶業務服務。設備具有以下特點：
l EPC產品兼容3GPP R9規范，采用通用的ALL-IP 方式的軟硬件平臺，支持EPS 多 種移動網絡，支持E-UTRAN無線網絡的接入，采用一體化的設計架構，極大的減少 運營和維護成本
l EPC標準配置集成了MME、S-GW、P-GW等網元的功能，可以根據客戶需求再將PCRF、HSS等網元集成到一個機箱結構中，方便各種對體積要求嚴格的專用網絡的應用
l 產品采用標準接口，通過標準 S1 接口與基站 eNodeB 連接、SGi 接口與外部網 絡連接，與基站共網管平臺，可以方便的和 E-UTRAN 及外部網絡進行通信，實現無 縫與現網融合基站和核心網之間之間支持電口、光口IP傳輸；支持電口、光口以太網設備
l 術支持CP和DP硬件分離，實現控制面和數據面分布式部署，可靈活可組網，同時也可保證控制數據和用戶數據獨立和安全性
l 為提高系統可靠性，有必要采用雙機熱備份的方式來確保EPC設備的可靠性。如果一臺EPC出現故障，可以在1S內實現EPC業務的順利轉移，保證LTE網絡提供的服務不受影響
EPC產品規格
項目 | 指標 |
產品類別 | 機架式 |
產品結構 | 2U |
顏色 | 銀色 |
最大支持用戶數 | 10000 用戶 |
最大數據吞吐率 | 上下行 2Gbps |
最大基站數目 | 1000 |
供電方式 | 兩路220V AC，雙電源備份 |
最大功耗 | <500W |
網口 | 提供 4個以太網接口 |
長期環境溫度 | 15~+35°C |
短期環境溫度 | 5~+40°C |
存儲溫度 | 0~+50°C |
環境相對濕度 | 5%~95% |
防護等級 | 不防水 |
